インターバルについて

今回はインターバルについての動画です。これで次はメジャースケール、マイナースケール、コード、ダイアトニックコードと続きます。

ということで動画はこちら。

動画では移動ドのソルフェージュについて少し話をしていますが、機会があれば移動ドのソルフェージュについてもいずれ話をしたいと思います。絶対音感は幼少期を過ぎたら身につかないので移動ドのソルフェージュを習得して相対音感を身につけることがお勧めです。高いレベルになると絶対音感にも匹敵しますし、年齢に関係なく習得できます。私も絶対音感(と言ってもせいぜい3和音から4和音ぐらいまで)がありますが、音大時代は強制的に移動ドのソルフェージュで相対音感の訓練を受けたので今ではコードをボーカルものからチェックするときには相対音感の方がはるかに役に立っています。

先日のライブのカルテット演奏の動画

先日のライブのカルテット演奏の動画をアップロードしました。

ビバップの定番の曲でこの曲というとCharlie Parkerなのですが、私が一番最初に聞いたJimmy SmithがArt BlakeyやLou Donaldsonといったメンバーで録音したバージョンを思い出します。ということでConfirmationをお送り致します。

キー(調)についての続き 簡単な判別の仕方

前回のキー(調)についての続きの動画です。これで調号を見ただけで簡単にメジャーとマイナーキーが分かると思います。もう慣れて調号を見た瞬間にすぐわかるのですが、実はこの方法知らなくて生徒さんに教えてもらい、これはとても使えると思いましたので動画にしました。日々勉強ですね。

これからも音楽理論編続きますが、ちょっと気分変えてジャズ系についても話そうかなと思っています。でも性格上何事も途中からするのもどうかなと思ってたりします。要望があればジャズも並行していってもいいかなとも思っていたりします。

キー(調)についてマスターしよう!

これからいろいろな音楽理論を展開していくわけですが、その前にレッスンの生徒さんからなどの要望があったのでキー(調)についての書き方・覚え方を説明しました。これから展開する理論に比べてあまり面白くありませんが、詳しく説明すると意外に長くなってしまいました。

少しでも役に立てたら幸いです。

追伸:こうやって基本的なことを詳しく説明するのは逆に難しかったりします。

カウントの出し方

バンドで演奏する機会のある皆さんはカウントの出し方を知っていますか?

今回はカウントの出し方について説明してみました。カウントするのは割と簡単なのですが、セッションや現場で意外にカウントが出せない・どう出したらよいかわからないといった状況を感じることがありますので、お役に立てればと思います。

一発撮りで喋りもまだまだですが頑張って向上したいと思うのでまあ大目に見てください。ご意見・リクエスト等もお気軽にどうぞ。

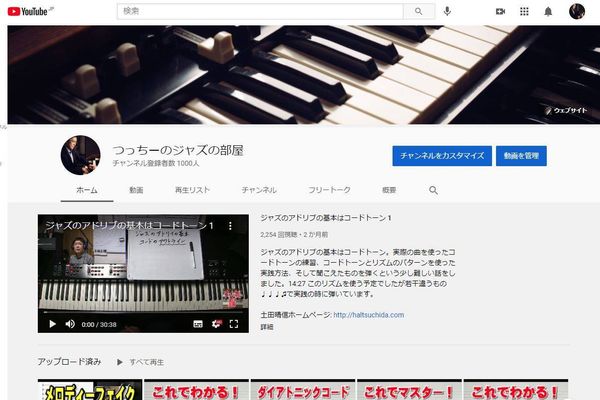

YouTubeで音楽知識のシェア開始

以前から考えていて、今年から始めようと思っていたのは音楽知識のシェアで、これからYouTubeで展開していこうと思っています。とりあえず第一弾は音名について覚えようです。超簡単ですが、これ知らないと全く進まないのでとりあえず手始めに作りました。一発撮りでユーチューバーのような感じでやりましたが、喋るのは難しいですね。これは慣れるしかないですね。(笑)

ということでいろいろな意見・リクエストお待ちしております。

Hammond B3の最後のレストア

ハモンドB3のレストア最後の工程です。ここまでやるほ修理技師はほとんどいないと思います。

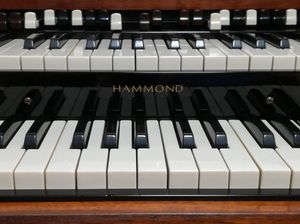

よく上鍵盤のレールの塗装が剥げて錆びていることがあるのですが、以前は自分でタッチアップの塗装でかなり目立たなくしていました。でもやるなら徹底的にしようと思ったので、自動車の板金塗装の知り合いにお願いしてサビの除去と再塗装してもらいました。新品のような状態になり、その後は自分でHAMMONDのロゴを取り付けました。これで自宅のB3、A100、レスリー122、45のレストア終了です。まあさらにやるとしたら外観のニスを全てヤスリで落とし、傷や凹みをパテで埋めたり、表面の木を貼り替えたりしてニスを塗るということですが、そのためには中身をすべて取り出さなければならなくてとんでもない作業になるので、その工程はやりません。傷もそのオルガンやレスリースピーカーの歴史ということで。

オルガンとレスリーのレストアにかかる時間は100時間以上かかります。もちろん状態にもよるのですが、そこまでかからない個体もありますが、だいたいこれ以上手をかけるところがないというところまでするとそれだけかかります。

見た目そこそこ良し、音最高、鍵盤タッチの感触最高となりました。



Hammond A100のレストア 8

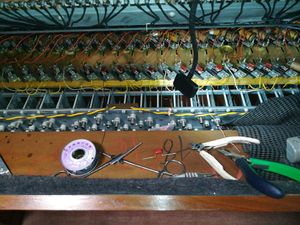

いよいよA100のレストアの最後です。ハモンドオルガンの心臓部であるトーンジェネレーターという部分にたくさんのコンデンサーがついています。だいたい1964年製以前のものはワックスコンデンサーが付いていて経年劣化しています。これにより音がこもったハリがない感じで本来の音ではない状態になります。これを解決するにはこの部分のコンデンサーを全て交換することになるのですが、交換するコンデンサーにより音も変わってくるのである程度選ぶ必要があります。

この作業は特に今回レストアしているA100では一人では大変で、重い鍵盤部分を動かすことになるので、尊敬している技師である山本さんにお願いしました。

40kg以上ある鍵盤部分を慎重に二人で動かして作業できるスペースを作り慎重に交換していきます。作業自体は単純ですが、交換する数がたくさんあるので時間がかかります。そして今回は山本さんにいろいろと伝授してもらいました。

まず山本さんの作業はとても丁寧で見た目もきれいに修理します。私もその点を重視して整備するのでとても共感できるところです。残念ながらで作業が雑で部品に傷をつけたり、正常に動作すれば良いという感じの人もいますが、整備する側から見て良いとは思いません。

それでこのコンデンサーはどのくらい数値が狂ってきているか調べてみました。本来の数値の3倍ぐらいなっており、これでは全く本来の音になる訳がないんです。しかしこの劣化したパーツの音が本来の音であるから交換すべきではないという技師やプレーヤーもいますが、それはハモンドオルガンの本来の音、楽器の音をよくわからないと思います。最終的には好みの問題なので劣化した音が好きな人もいるわけですが、工場出荷時の音ではないと思います。

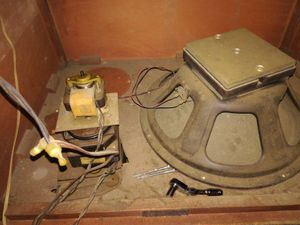

これでほとんどの作業が終了し、あとは内蔵スピーカーのコーン紙とボイスコイルを交換するのみとなりました。この作業はしなくても良いのですがへたっているので今後のため、本来の音にするために行います。 特に必ずというわけではないのでいつ行うかわかりません。

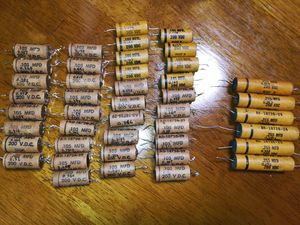

写真ではどれだけ数値が変わっているかコンデンサーに測定値を書いていきました。 これでどれだけ数値が変わっているのかがわかります。経年劣化しています。

とてもマニアックですが、実はワックスコンデンサーの前期型と赤いMylarコンデンサーの後期型がありますが、約2年ぐらいの中間期にはGeneral InstrumentのGIコンデンサーというオレンジのワックスコンデンサーがあります。私のA100は一部にそれが使われていたのですが、もし全部に使われていたら今回のコンデンサー交換(これをリキャップという)はしなかったでしょう。このコンデンサーは劣化が少なく、ワックスコンデンサーの良い特性を持っているのでこのコンデンサーが全てに使われている場合は交換しなくても良いと思います。

このトーンジェネレータのコンデンサーの交換(リキャップ)はもっと深い話、たとえば一個一個のトーンホイールの調整が必要かどうかという議論がありますが、これは人により意見がかなり分かれるのでここで止めておきます。

これでB3同様にA100もとてもいい音になりました。うちにレッスンや遊びに来た方はぜひぜひ試弾してみてください。



Leslie 45と122のレストア(スピーカー)

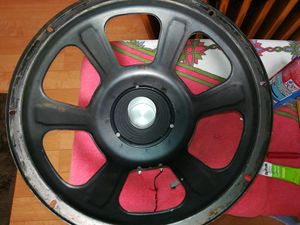

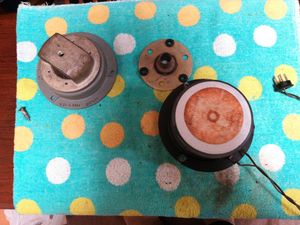

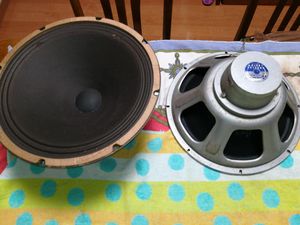

これでレスリースピーカーのレストアの全ての工程は終了です。レスリースピーカーのウーファーは15インチのものでいろいろなタイプのものが使われていますが一番評判の良くスタンダードなものはJensen P15LL (フィールドコイルのF15LLは除く)というスピーカーなのですが、残念ながらで現在は生産もされておらず、またこのスピーカーより良いという代替品はあまり聞きません。

しかし50年ぐらいは経っているためにスピーカーのコーン、紙でできているのですが相当劣化しています。当然ですね。そしてこのコーン紙とヴォイスコイルを交換してくれる場所は私の知る限りでは日本では知りません。

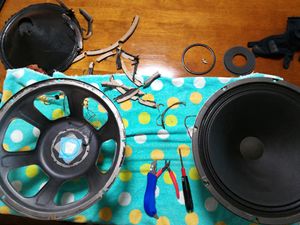

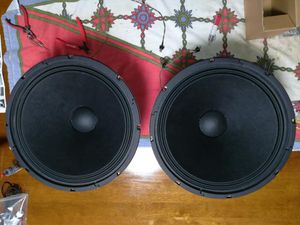

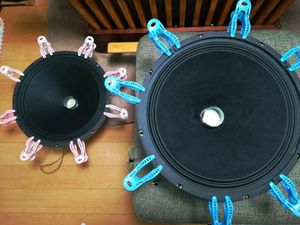

アメリカの知り合いの技師から交換キットを作っているところを紹介してもらったので取り寄せてスピーカーのレストアしました。このスピーカーを予備を含めて3つあるので先日勉強しながらスピーカーのコーン紙とヴォイスコイルの交換の仕方を習得したので、今回は2つほどレストアしました。

音は低音から高音、800Hz以下の音の出方が変わりました。締まった音になりパンチがある音になりました。これが本来のレスリースピーカーの音なんでしょう。

これ以上メンテナンスできる箇所はないのでレスリースピーカーのレストアは終了です。

おそらく私の知っている技師の方もここまでやらないと思いますので、Jensen P15LLやその他レスリーやハモンドオルガンに使われているJensenのビンテージスピーカーのリコーンも承ります。ただしRolaやHeppnerのスピーカーのリコーンパーツは手に入らないので対応できませんので、その場合はスピーカー専門の職人の方に依頼することをお薦めします。





Hammond A100のレストア 7

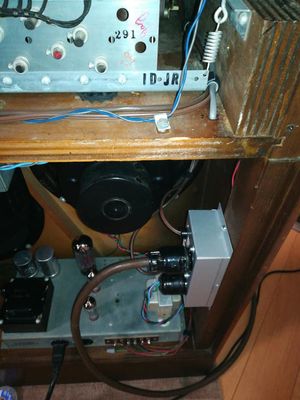

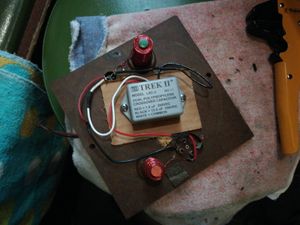

ハモンドオルガンのA100の内蔵スピーカーをオフにしてヘッドホンでも練習できるようにTrek IIのOBL-2 SLを装着しました。本体自体に穴を空けたりするのは好きではありませんが、どうしても綺麗な配線で便利な場所に設置するには必要でした。そしてリバーブアンプのトランスがビリビリとノイズを発生させていてどうしても直らなかったので新品に交換しました。あと真空管も殆どがへたっていたので交換しました。

あとはトーンジェネレーターのコンデンサー交換と足鍵盤のフェルトとプッシャー(金属のベロのような接点でこれよく曲がっていたりコンディションが悪いものが多いです)を交換する予定です。バスバー(多列接点)は今のところ問題なくきちんと音が出るのでバスバーをシフト(位置を変える)して様子を見ることにしました。



Hammond A100のレストア 6

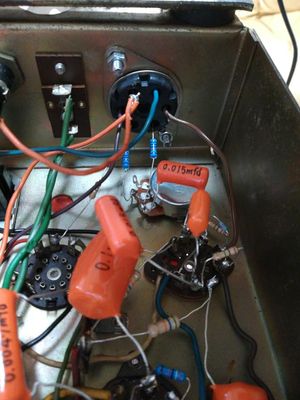

ハモンドオルガンにはコーラスビブラート(C/V)が付いているのですが、その回路でコンデンサーと抵抗で成り立っている部分があります。ビブラートラインと呼ばれるものですが、そのコンデンサーと抵抗を全て交換しました。

さてこのオリジナルのものはワックスコンデンサーで大体64年以前のハモンドオルガンに使われています。そして必ずと言っていいほど経年劣化しているんです。しかし一部の演奏者や修理技師はオリジナルの部品に変にこだわるあまりに経年劣化している部品を交換しません。そして理由としてはオリジナルのサウンドでなくなってしまうということなのですが、経年劣化した部品では当然オリジナルの良いサウンド、つまり生産されたばかりのサウンドは出ません 。

と言う訳でこのビブラートラインのワックスコンデンサーと抵抗を全て質の良いこの回路にあったものと交換しました。交換後はとても良い感じでコーラスとビブラートがかかります。

後期型の赤いコンデンサーのものは交換しなくても良いのですが、ワックスコンデンサーのものは交換しないと本来のスペックには戻らないです。

ちょうど交換した時に古いこのワックスコンデンサーがどれだけ劣化しているか測定してみました。全部の部品がへたっていて多くは通常の数値の2倍になっていました。これでは本来の音はでません。そしてこれを本来の音とは言えません。

何回もこの作業はやっているのですが今回は特に綺麗に仕事ができました。

そしてキャビネットの歪みの原因がわかり、本来あるはずのビスがない事に気が付きました。このビスは特殊なのでお世話になっているパーツショップでも絶対に手に入らないので、ホームセンターに行って互換性のあるものを見つけて取り付けました。こうやっていろいろと直していると過去にどのような事が起きたのかかなり推測できます。このハモンドも家に届いた時はそんなに良い状態ではなかったのですが、部品交換や修理を丁寧に時間をかけてきたおかげでどんどん良くなってきてます。ビンテージハモンドは良くない状態でも修理すればとても良いものに仕上げる事もできます。これは絶対に現行のデジタルオルガンでは部金交換以外はできないです。

ということであと1/4ぐらい作業が残っている状態です。でもまだ20時間はかかりそうです。やるなら徹底的にレストアします。







Hammond A100のレストア 5

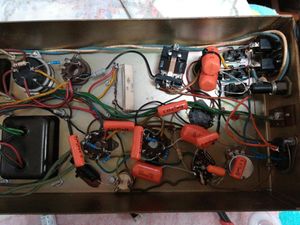

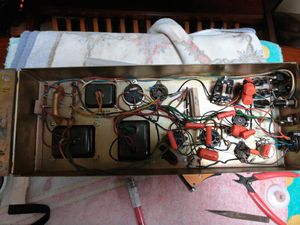

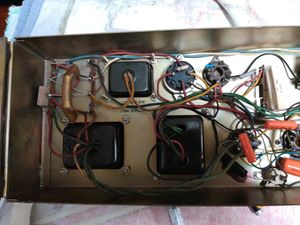

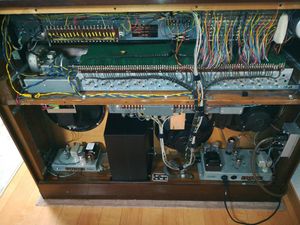

レストア中のハモンドオルガンのA100がレストアしたレスリースピーカーの45と接続できるようになりました。接続するには26-1キットを使います。リバーブアンプAO44とパワーアンプAO39のへたっているコンデンサーと真空管を全て交換、プリアンプAO28のコンデンサーと抵抗と真空管の多くを交換しました。残るはビブラートボックスとトーンジェネレーターのコンデンサー交換が残っていますがこれは追々作業しようと思います。鍵盤部分は全ての清掃と調節を終えたのでとてもタッチが良くて綺麗です。

他にも足鍵盤のフェルト交換やその他の作業がまだ残っていますが少しずつ行っていこうと思います。

配線やその他、とにかくできるだけきれいにレストアするように心がけています。





Hammond A100のレストア 4

Hammond A100のレストアの続きです。

足鍵盤の接点部分のすべてのクリーニングと錆取り(除去できるだけ)
足鍵盤のフェルト交換

ペダルマットの交換(あえて茶色から黒のものに替えてアクセント付け)

下鍵盤すべての鍵盤のクリーニング
下鍵盤のシャーシの錆取り

上鍵盤すべての鍵盤のクリーニング

両鍵盤のフェルト交換

ドローバーのすべての部品にクリーニング

コントロールパネルの接点クリーニング

マッチングトランスのケース、コントロールパネルボックスケースなどクリーニングと塗装

リバーブつまみとビブラートコーラスのつまみのクリーニングと塗装

書いたのを見ると特に大したことないのですが、全部で50時間近くかかった気がします。まとめてなかなか時間が取れないので、できる時に一気にやってしまいました。

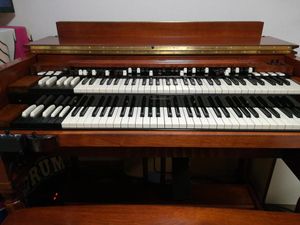

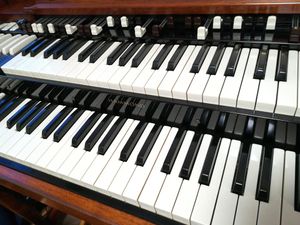

ということで見た目はかなりピカピカの状態で、鍵盤の感触、ドローバーの動き、プリセットキーの引っかかりなどすべてにおいて本当に良い状態になりました。もともとの状態があまりにも埃だらけで汚かったので、それに比べると新品とまではいきませんがそれに近い状態になったのではないでしょうか。

友人や知人にビンテージのハモンドオルガンを持っている人がいますが、まずこれらの修理はやらないでしょう。というのもやらなくても問題なく動くことがほとんどだからです。ビンテージのハモンドは耐久性も高く、アナログ楽器なので騙し騙し使えます。でもこのA100は63年製なのですでに55年は立っていて全くメンテナンスされてないといっていいほどの状態だったので、今後何十年もメンテナンスしないでとても良い状態で弾き続けるにはここまでするのが必要だと思いました。

それと一つ一つの箇所を修理するのに時間がかかります。修理する側になってよくわかったのですが、修理技師に依頼してすぐに直るというわけにはいかないんです。もちろん直る箇所もあるのですが、本格的にメンテナンスすると数時間では終わらないんです。でもそれを知っている人は多くないので、すぐ直ることに期待をするのですが、結局一か所直して、その後また他の箇所を直す、最終的には何回も修理することになる場合がよくあります。

この63年製のA100はかなりリーズナブルで手に入れたので最初からメンテナンスすることを予想していましたが、中を開けてみると錆びていたり、その他意外なことがあったりして計画通りには修理が終わらなかったりします。

よくいろいろと修理できますねと言われたりするのですが、それはおそらく好きだからだと思います。ビンテージのハモンドオルガンという楽器が好きであり、自分の演奏する楽器について詳しく勉強しようと思った末にできるようになったと思います。もちろん修理に関してもこの先勉強継続ですが、直せるようになると修理は大変ですが、修理が完了してとても良い音で楽器を弾けるようになった時の満足感は言葉にできないです。そしていっそう愛着が湧きます。今後これ以上ビンテージのハモンドとレスリーを所有することはないと思いますが、今では誰かが直したものより、オリジナルもので整備されてないものを購入して自分ですべてレストアする方がいいと思っています。その方がどこの部品を直したのか、どのように整備したかなどすべてわかるので何か問題が起きたときにも問題個所が発見しやすいです。そして丁寧ではない技師が修理するとワイヤーの被覆がはんだで溶かされていたり、はんだ付けがきれいではなかったり、中途半端に部品が取り付けられてたり、余計な傷がついたりと様々なことがあるので、自分で修理するか信頼できる技師に頼んだ方が良いと思います。

外観はアメリカで高額に販売されるもののように傷がほとんどないというわけではないのである程度歴史を感じますが、ビンテージのハモンドはそんなに状態の良くないものでも一つ一つ丁寧に直していけば音や弾き心地は最高のものになると思います。外観もある程度は修理できます。(それ以上は再生職人に依頼して直せば完全に傷なしの外観状態になるでしょう。)

いろいろと書いているわけですが、あとプリアンプAO28とパワーアンプAO39のクリーニングと整備が残っているので、ここまで終わればかなり素晴らしい音が出てくれるはずと期待してます。

ここまでの状態になるまで長い工程でした。



















Hammond A100のレストア 2

やはり50年以上経って細部までメンテしてないとこうなります。掃除機で掃除したところとそうでないところの違いがわかるでしょうか?

この爪の先にフェルトが付いていますが、この部品をキーコンブと言います。鍵盤をグリサンドしてカチカチと鳴るオルガンはこのキーコンブがへたっています。応急措置としてこのフェルト周りや鍵盤に薄い布のようなものをつけますが、数が多いと大変です。ということで、交換した方がいいのですが、実はもうこのパーツは新品で手に入らない部品の一つです。状態の良い中古手に入れるか、どこかにまだあるかもしれない新品部品を幸運にも手に入れるか、もしく状態のよいM3などのスピネットから移植するしかないです。あと一つある手段はアメリカに一社このフェルトを張り替えてくれる業者がいますが、時間とコスト、手間がかなりかかります。

幸いこのA100は汚いですが、あまり弾かれなかったようで、このキーコンブの状態はとても良いです。なので爪の下にあるフェルトを掃除して裏返しに装着すればまだまだ新品のような感覚になります。

それとコントロールパネルを開けて掃除と接点に接点復活剤のDeoxitの散布。コントロールパネルのカバーは塗装をしました。これによってショートの原因になるハモンドヘアーと呼ばれるウィスカーが発生しなくなります。







CDリリース

お世話になっているアディロンダックカフェで行われた昨年末のライブCDが4月25日に発売されました。アルバムカバーはマミヤカメラの間宮さんが撮影した1930年代のシカゴの写真でライナーノートはラジオNIKKEIのテイスト・オブ・ジャズのディレクター小西勝明さんが書いて下さいました。

アマゾンや山野楽器、その他のお店でも販売しております。またライブでも販売しております。ライブでご購入頂いた方には特別にサインもお付け致します。私にメッセージ頂ければ郵送も致します。

どうぞよろしくお願い致します。



Hammond A100のレストア 1

どうやらうちにやってくるビンテージハモンドは何か問題があって、どこかしらいろいろと修理の必要があるみたいです。どうしてでしょうか。もっと勉強していろいろ直しなさいと言っているでしょうか。本当はもっと楽に修理したいのです。今回は前回のB3と違う箇所を修理することになってます。

まずは周波数変換器取り付け。Trek IIのものは大きすぎてうまく収まらないので違うものであるKeyboard Partner製の周波数変換器を取り付けました。これはモーターの回転を60Hzにするためだけなので取り付けはTrek IIに比べとても簡単です。そしてトーンジェネレーターからのワイヤーが3本切れていたのではんだ付けしました。一通りの外装の清掃とレストア。中を調べると大きな亀裂があったのでボンドとパテの流し込みで修理。まだまだ続きますがとりあえず1日でいろいろやりました。

やっぱり55年経っている楽器だからオーバーホールはしょうがないです。





Hammond A100が届く

大雨の日に63年初期製のA100がカナダから届きました。およそ1ヶ月ぐらいかかったでしょうか。Ebayで価格交渉して購入し、木枠業者で梱包してもらい、ヤマトの船便で横浜港まで運んでもらい、ピアノ運送会社に自宅まで届けてもらいました。木枠のため雨に濡れないように屋根付きの駐車場で木枠を外し、そこから家に運び込みました。工具一式揃っているので電動ドリルで木枠解体手伝いました。さすがに運び込むのは業者さんの方が慣れています。

まあやはりオークションの写真と違いますね。だいたい写真の方が綺麗に見えます。実際は結構外観に傷があります。でもある程度まで綺麗に修復できそうです。ホコリだらけなのでまずは掃除からしないとなりません。

これから少しずつ時間を見つけてこのA100を徹底的にレストアします。前回58年製のB3をレストアしたので問題はありませんが、リバーブアンプと内蔵アンプもあるので修理する点数は多いです。ざっと見た感じはほぼ全て、内蔵スピーカーの1つ以外は手がつけられていないオリジナルな状態のようです。

時間はかかりますがこれをレストアしたらどんな音になるか楽しみです。自分で整備するといっそう愛着が湧きます。これから最高の状態になるようにレストアをしていきたいと思います。

PS. 英語で交渉、海外と日本国内の運搬業者手配、自分で修理できる人は輸入はいいと思いますが、そうでなければ日本の販売店の方がいいかもしれません。
